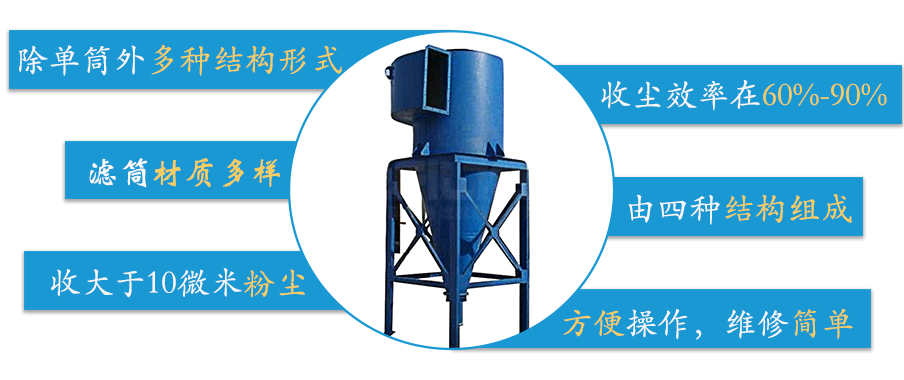

TXP型陶瓷旋風除塵器

產品概述

TXP型陶瓷旋風除塵器是在原多種旋風除塵器基礎上設計研制的一種新型旋風除塵器，采用斯泰曼的最高優化系數結構型式。內外殼體與構件使用陶瓷筒塊砌筑，確保了抗磨性能，不但使...

環保節能運行平穩

處理風量大強力除塵

除塵效率達99.9%以上，完全符合各地區排放標準

維護更換操作簡單方便

按需定制品質保障

一次性解決除塵問題

十余年行業經驗一站式服務

誠信大廠家售后有保障

免費獲取報價聯系我們

TXP型陶瓷旋風除塵器產品介紹：

TXP型陶瓷旋風除塵器是在原多種旋風除塵器基礎上設計研制的一種新型旋風除塵器，采用斯泰曼的最高優化系數結構型式。內外殼體與構件使用陶瓷筒塊砌筑，確保了抗磨性能，不但使用壽命有了保證，且減少鋼材用量，降低了裝置造價與維護檢修費用。解決了旋風除塵器磨損的問題。

TXP型陶瓷旋風除塵器技術參數：

旋風除塵器
組合型式	進口氣速 m/s	型號
		CLT/A-3	CLT/A-3.5	CLT/A-4	CLT/A-4.5	CLT/A-5	CLT/A-5.5	CLT/A-6	CLT/A-6.5	CLT/A-7	CLT/A-7.5	CLT/A-8	CLT/A-9	CLT/A-10
		筒徑mm
		300	350	400	450	500	550	6000	650	700	750	800	900	1000
		處理氣量m3/h
單筒	12	670	910	1180	1500	1860	2240	2670	3130	3630	4170	4750	6030	7410
	15	830	1140	1480	1870	2320	2800	3340	3920	4540	5210	5940	7510	9280
	18	1000	1360	1780	2250	2780	3360	4000	4700	5440	6250	7130	9000	11100
重量kg		120	150	200	240	300	350	440	520	580	680	900	1150	1500
雙筒	12	1340	1820	2360	3000	3720	4480	5340	6260	7260	8340	9500	12060	14820
	15	1660	2280	2960	3740	4640	5600	6680	7840	9080	10420	11880	15020	18560
	18	2000	2720	3560	4500	5560	6720	8000	9400	10880	12500	14260	18000	22200
重量kg		360	450	600	720	900	1050	1320	1560	1740	2040	2700	3450	4500
四筒	12	2680	3640	4720	6000	7440	8960	10680	12520	14520	16680	19000	24120	29640
	15	3320	4560	5920	7480	9280	11200	13360	15680	18160	20840	23760	30040	37120
	18	4000	5440	7120	9000	11120	13440	16000	18800	21760	25000	28520	36000	44400
重量kg		660	825	1100	1320	1650	1925	2420	2860	3190	3740	4835	6325	8250

TXP型陶瓷旋風除塵器的結構組成:

TXP型陶瓷旋風除塵器適應范圍：

1、干式旋風除塵器適用較干燥的各種粉塵的高效除塵。

2、適應400℃以下的高溫氣體條件使用。

3、可作為各種物料高效回收的生產環節使用。

4、適應0.5-60t/h層燃鍋爐或作懸燃爐的前置煙氣凈化使用。

5、對于YDT型，由于是多管排列組合而成，對于TXP型煙氣容量大的可多臺并列組合使用，故可適應現場不規則的場地條件，因地置宜的設計布置成方、圓不同的形體，以適應現狀節省資金，也可根據需要設計成磚砌結構殼體，以節省鋼材。

TXP型陶瓷旋風除塵器的運行原理：

該除塵器利用了旋風筒內速度場分布的高峰對煙氣上升的作用，設置了上升筒和二次分離室以及中間排氣管。煙氣由入口以設計速度旋流進入筒體，煙塵受離心作用而分離，由上而下分離的粉塵沿筒體沉降到灰槽；煙氣以旋流的高峰速度沿0.6左右筒徑上升，含微塵濃度較高的部分煙氣沿上升筒壁高速旋流進二次分離室，再經旁路風道回到錐體，二次被分離的粉塵降到錐底匯同一次分離的粉塵進入灰槽。二次被分離后的煙氣從中間排氣管由出口排出。由于在上升筒的上升旋流速度較主筒體內要高的多，故微塵能有效的進行二次分離。大大提高了整體除塵效率。
